三相功率因數表的工作原理和接線圖解
三相功率因數表的工作原理
三相功率因數表采用電動系電表測量機構的單相功率因數表原理見圖，其可動部分由兩個互相垂直的動圈組成。動圈1與電阻器R串聯后接以電源電壓U,并和通以負載電流I的固定線圈(靜圈)組合,相當于一個功率表，從而使可動部分受到一個與功率UIcosφ和偏轉角正弦sinα的乘積成正比的力矩M1,M1=K1UIcosφ sinα 。K1為系數，cosφ為負載功率因數。動圈2與電感器L（或電容器C）串聯后接以電源電壓U,并與靜圈組合，相當于無功功率表，從而使可動部分受到一個與無功功率UIsinφ和偏轉角余弦cosα的乘積成正比的力矩M2,M2=K2UIsinφ;cosα 。K2為系數。
對純電阻負載,φ=0°,M2=0，電表可動部分在M1的作用下,指針轉到φ=0°即 cosφ=1的標度處。對純電容負載,φ=90°,M1=0,電表可動部分在M2的作用下,指針逆時針轉到φ=90°即cosφ=0（容性）的標度處。對純電感負載，由于靜圈電流I及力矩 M2改變了方向，電表可動部分在M2的作用下，指針順時針轉到φ=90°即cosφ=0（感性）的標度處。對一般負載,在力矩M1和M2的作用下，指針轉到相應的cosφ值的標度處。
三相功率因數表應用
電動系單相功率因數表可用來測量單相電路的功率因數，也可用來測量中點可接的對稱三相電路的功率因數，這時電表的電壓端應接相電壓。對中點不可接的對稱三相電路，可采用三相功率因數表來測量。
三相功率因數表接線圖
指針式功率因數表在設計時，是取A、B相電壓和C相電流并且功率因數等于1時，指針在中間（1）位置設計的。低壓供電網絡的功率因數基本都是滯后。極少是等于1。（網絡負荷顯容性時才會超前。停電時表的指針應在中間，指1的位置。 正常供電的網絡，功率因數表很少在指1的位置。）

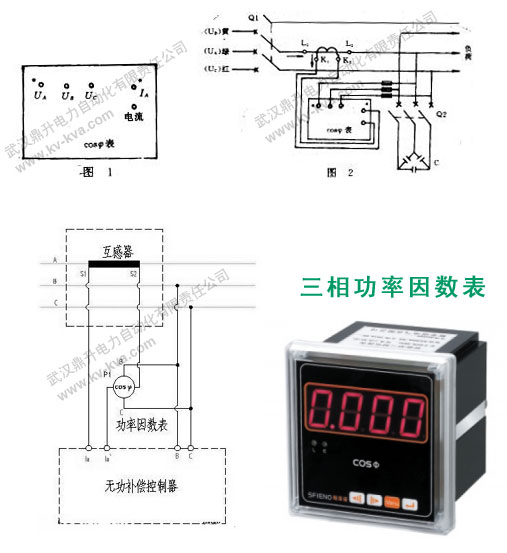

圖1所示為三相功率因數表表后接線柱情況及接線方法示意。三個電壓接線柱分別標有UA、UB、UC、兩個電流接線柱務標有IA，意思是功率因數表所取電流應與左邊電壓接線柱所接電壓同相。并且與負荷電流同方向的電流互感器二次電流應以標有*號的接線柱流入，從另一個接線柱流出。左邊電壓接線柱也標有*號，也是說明此電壓應與電流同相。下面通過一個實例來具體介紹一下功率因數表的正確接線方法。圖2是一個低壓母線示意簡圖。準備在電容柜上安裝一只三相功率因數表，由于安裝位置有限，為功率因數表取電流的電流互感器安裝在中相。
由于電流互感器安裝在中相（綠相），則電壓接線柱左邊那個應接綠色相電壓。然后以綠色相為UA，用相序表測定黃、綠、紅三相電壓的相序，結果是綠一黃一紅為正相序。圖2中括號所標的UA、UB、UC即為相序表測定的結果．則在中間的電壓接線柱應接黃相電壓．右邊的電壓接線應接紅色相電壓。電壓線接好后，再看電流線怎樣連接。
由于電流互感器的極性標注法是減極性的，即一次電流從L1端流人互感器，則互感器的二次電流從K1端流出，所以就應把電流互感器的K1端與功率因數表的標有*號的電流接線往相連，K2端與另一電流接線柱相連。這樣就相當于負荷電流流入了標有*號的電流接線柱（如圖2中箭頭方向所示）。雖然功率因數表裝在電容柜上，但它反映的是低壓總母線上的功率因數，故電流互感器應安裝在總母線上。
