AFK-3D/45A-J、AFK-3D/70A-J電容器投切裝置
AFK系列低壓同步開關是新一代低壓無功補償裝置中的電容器投切裝置，基本工作原理：將可控硅和磁保持繼電器并聯，由內部單片機控制，在投入和切除的瞬間由可控硅承擔過零投切，之后由磁保持繼電器接通運行。因此，同步開關既有過零投切無涌流的優點，又有交流接觸器運行無功耗的長處，可避免可控硅運行發熱和接觸器切除時有火花的缺點。
2.2 執行標準
GB/T 14048.4-2010 低壓復合開關和晶閘管動態投切開關執行標準

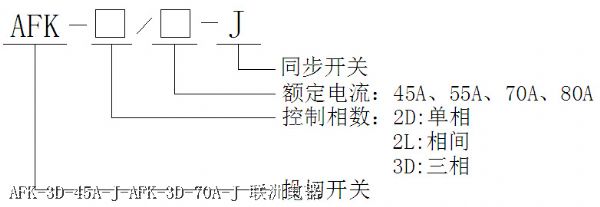

2.3 型號說明

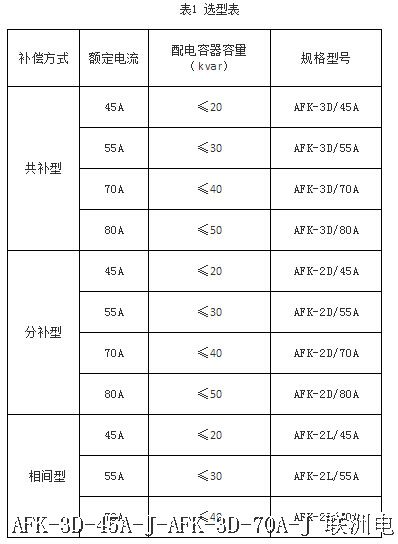

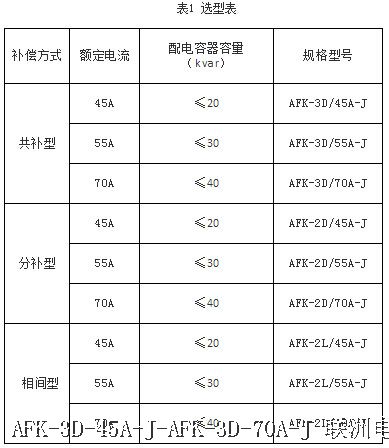

常用型號：AFK-3D/45A-J、AFK-3D/55A-J、AFK-3D/70A-J
注：B型同步開關與A型同步開關只是尺寸不同，B型尺寸zui大額定電流70A，其他電性能均一致，選型需標明尺寸，不標注則默認A型尺寸。
2.4 主要指標
2.4.1 環境條件
海拔高度：≤2000m
環境溫度：-25～55℃
相對濕度：40℃，20～90%
大氣壓力：79.5～106.0Kpa
周圍壞境無導電塵埃及腐蝕性氣體，無易燃易爆的介質。
2.4.2 額定電壓
三相型：AC380V±20%，50Hz±10%
分相型：AC220V±20%，50Hz±10%
電流規格：45A、55A、70A、80A
工作電源：AC220V±20%，50Hz±10%
電源電壓諧波畸變率：≤5%
控制電壓：可接受控制輸出的直流5V-12V/10mA控制信號
本機功耗：≤3VA
動態響應時間：控制發出投入或切除信號后，1s內完成投入或切除動作
重復投切時間：自前一次切除完成后，經過2s的延時，即可再次進行投入動作
磁保持繼電器機械壽命：106次
