軟啟動裝置如何接線？軟啟動柜接線實例
軟啟動裝置相比于傳統的星三角啟動器、自耦降壓?jiǎn)?dòng)器來說，在接線方面都要簡單容易得多，就像你開托拉機和開自動檔的小汽車一樣�，F(xiàn)在越來越多的動力配置都使用了軟啟動器，許多老舊的項目也開始技改為軟啟動裝置啟動，所以沒有接觸過軟啟動的小伙伴就開始問了，軟啟動裝置如何接線呢？
這里我們一起來看看軟啟動裝置的一二次接線原理圖，再來看看軟啟動柜接線實例，以聯洲軟啟動器來說如下：

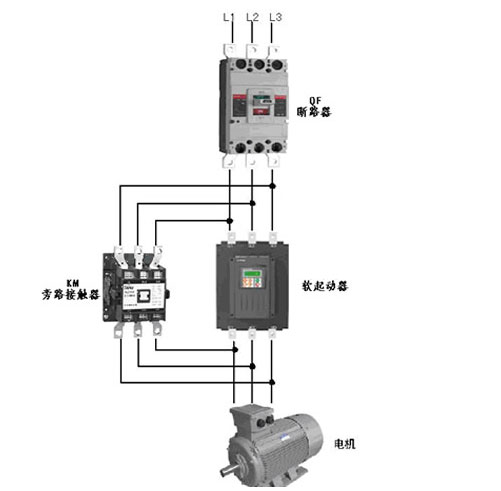

以上是軟啟動器的一二次接線原理圖，一次線是主電源線，從斷路器下來，一直接到電機，二次線是控制線，接面板上的啟動、停止、以及旁路接觸器的控制線。
啟動停止分為兩線控制和三線控制，相信小伙伴們一看便知。

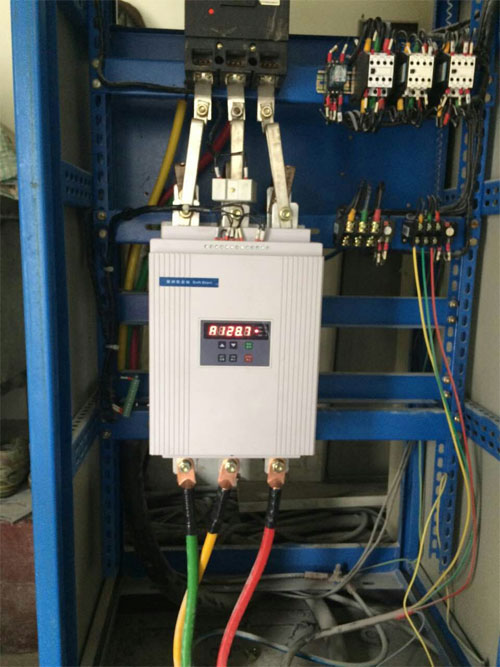

軟啟動器主線是從斷路直接下來的，斷路器電源ABC分別對應軟啟動器的RST，軟啟動器的A2 B2 C2分別對應旁路接線器的135，上圖旁路接觸器在軟啟動的后面，所以看不到。然后軟啟動器的UVW和旁路接觸器的246分別對應接在一起，然后接電機的三根線就可以了。
以上便是聯洲軟啟動器接線實例，對于一次圖接線大部分的軟啟動器基本上都是這么接，只不過有的是六進三出，有的是三進六出，大同小異罷了。而二次接線也是相似的，無非就是啟動停止線，旁路接觸器的控制線。而那種不需要旁路接觸器的軟啟動器接線則更簡單了。
