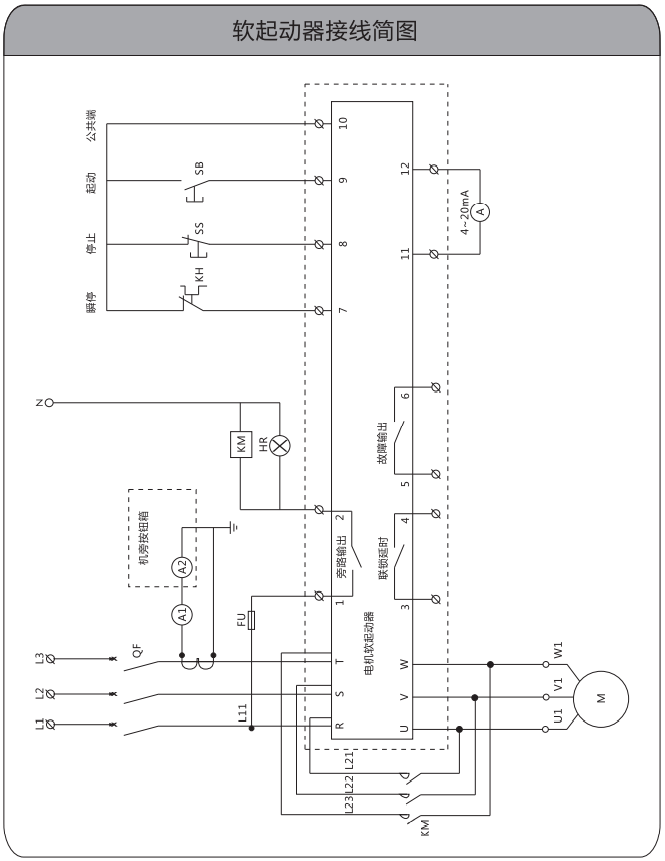

旁路軟啟動器的工作原理與一二次接線原理圖
旁路軟起動器的工作原理：
檢查好一二次接線后，按啟動鍵，軟啟動器晶閘管的輸出起始電壓，并逐漸增加，電動機得電后，電流逐漸增加，并使電機轉動起來，然后隨著電壓的增加，電機轉速越來越快，到晶閘管全導通后，電壓也達到峰值，電機電流也達到峰值，此時電機轉速正快速提升，當達到額定轉速后，電機電流開始下降，直到降低至低于額定電流，此時軟啟動器輸出切換旁路信號，旁路接觸器吸合，啟動過程完成。
軟啟動器切換至旁路運行后，并不是不管了，而是一直在檢測，檢測運行電壓是否正常、檢測運行電流是否過載、檢測輸入電源是否缺相等，所以使用了軟啟動器，可以不使用電機保護器。
軟啟動器啟動電機在機械特性上，實現了平滑啟動，降低了啟動電流，避免了啟動過流跳閘，從而達到了節電、延長電機壽命、延長機械設備壽命的目的。
