ZR6040開關狀態綜合指示儀的說明書

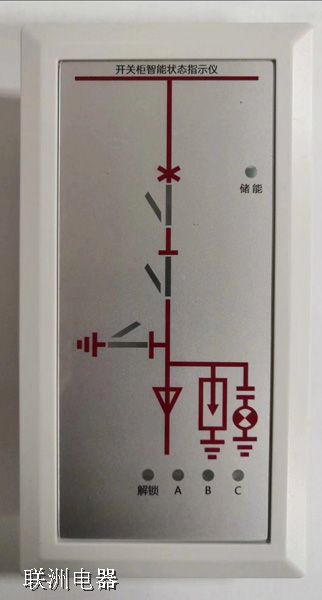

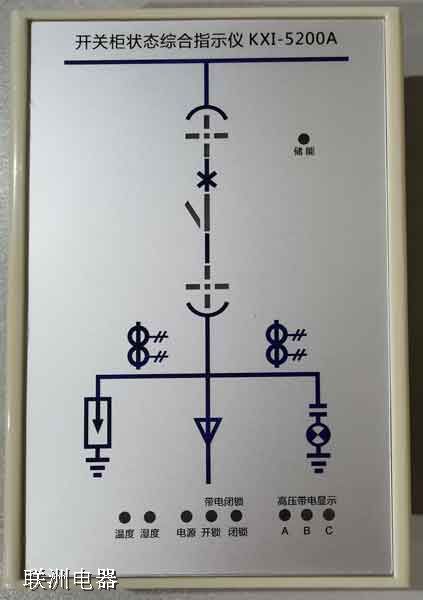

開關狀態綜合指示儀ZR6040是根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動加熱除濕控制、溫度控制、加熱器故障指示等多功能于一體，這些指示功能可分可合，用戶可根據需要選擇，只要指定不同的訂貨型號并提供一次方案圖即可。
ZR6040開關狀態綜合指示儀的應用，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、帶電(閉鎖)指示器、自動加熱除濕、溫度控制器、加熱器故障監測器等多種控制、指示裝置。
使用環境：-10℃~50℃ ≤95%RH 存貯環境：-40℃~80℃ ≤95%RH
抗電強度：外殼與端子間 ≥AC 2000V 絕緣性能：外殼與端子間 ≥100MΩ
模擬指示部分
工作電源：AC/DC 110~260V（由用戶訂貨時指定）
工作電流：≤20mA
斷路器狀態指示： 斷路分、合閘，無源觸點輸入
斷路器合閘時，合閘觸點閉合，紅色垂直模擬條發光
斷路器分閘時，分閘觸點閉合，綠色模擬條發光
斷路器位置指示： 無源觸點輸入
工作位置觸點閉合時，紅色垂直模擬條發光，指示斷路器處于工作位置
試驗位置觸點閉合時，綠色水平模擬條發光，指示斷路器處于試驗位置
斷電時，紅、綠發光條均不亮指示斷電狀態
接地閘刀位置指示：無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘，
無源觸點輸入斷開，綠色模擬條亮，表示接地斷開
彈簧儲能指示： 無源觸點輸入斷開，綠色彈簧符號亮，表示未儲能
無源觸點輸入閉合，紅色彈簧符號亮，表示已儲能
*注：① 以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程開關觸點；
② 失電狀態所有的發光指示均不亮。
高壓帶電指示部分
LED 啟輝電壓（kV）： 額定相電壓 × 0.15~0.65
強制閉鎖啟控電壓（kV）： 額定相電壓 × 0.65
加熱除濕控制部分（訂貨時由用戶選擇）
加熱器電源：AC220V
濕度傳感器：1路或2路
控制方式：任何一路傳感器感濕，所控制的對應加熱器起動，對應加熱指示燈點亮
除濕控制：濕度≥90%RH或將形成凝露時加熱投入
濕度 ≤75%RH，凝露解除時加熱退出，加熱指示燈滅
加熱輸出繼電器觸點功率：AC 220V /5A（每一路）
溫度控制部分（控溫范圍在訂貨時可由用戶選擇，不指定時按下列指標供貨）
低溫加熱：≤5℃時，啟動加熱；≥15℃時，停止加熱
