SM502/501數顯電流過載相序保護的說明書

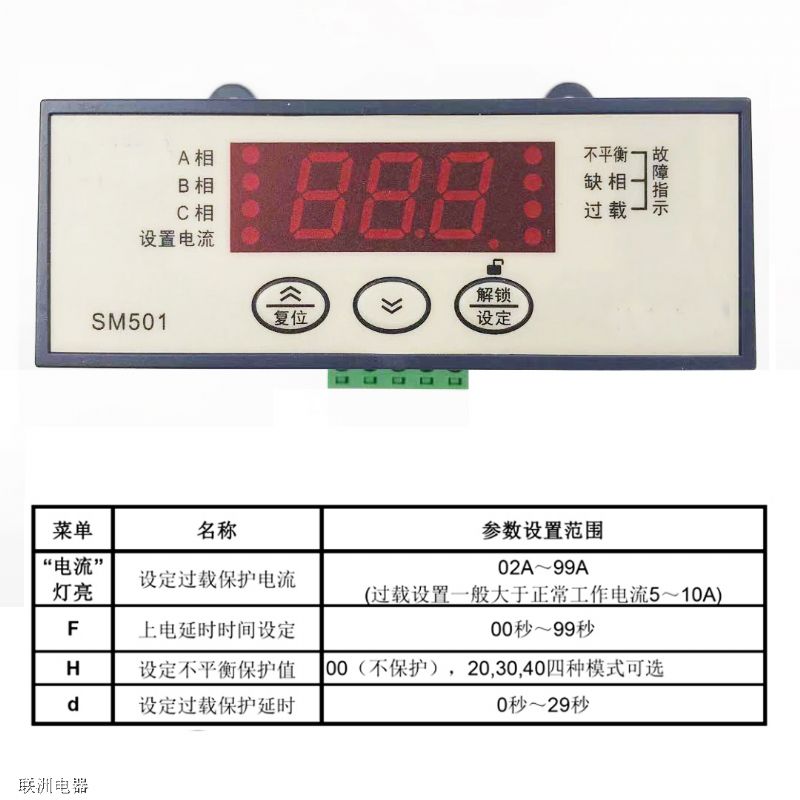

SM501不平衡、缺相、過載保護—路常開輸出

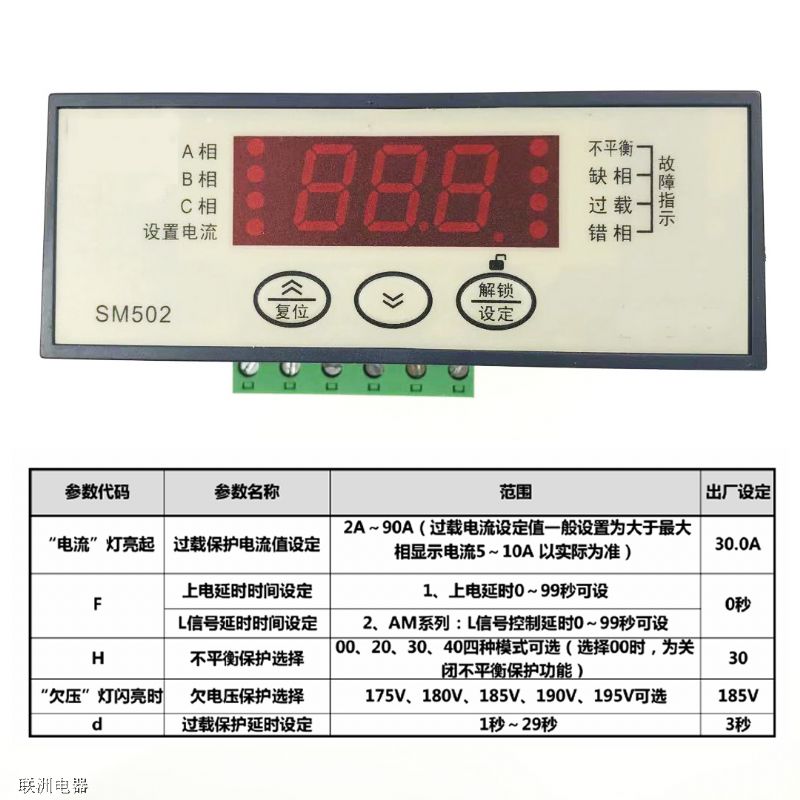

SM502不平衡、缺相、錯相(相序)保護—路常開輸出
SM5系列智能數顯電動機保護器
·電流顯示:在正常工作狀態下（待機）循環顯示三相電流值，切換間隔為3秒鐘，在故障工作狀態下循環鎖定顯示故障時的三相電流值,便于查找故障原因。
·過載保護:當檢測到任何一相電流超過所設定的整定電流時，保護器斷開負載。
·缺相保護:當檢測到ABC三相電流任一缺失時,保護器斷開負載。
·不平衡保護:【公式:（Z大值-Z小值）÷Z大值× 100%】例:A相2OA，B相25A，C相22A，不平衡值=介(25-20)÷ 25×100%=20%。當檢測值超過設定值，保護器動作，斷開負載。
注意:如果選擇00關閉不平衡保護時，不平衡值超過50%，觸發缺相保護。請謹慎選擇00!!!●錯相保護:當保護器檢測到相位錯誤，或者380V電壓相序信號斷電斷線情況下，保護器斷開負載。
延時說明:保護器每一次重新上電,負載端延時輸出。
報警說明:保護器發生保護時,報警端閉合。
解鎖:按住“設定/解鎖”鍵保持3秒,亮起，此時進入設置參數狀態。
·參數設置:繼續按“解鎖/設定”鍵，將在各個參數間切換，按“+”“”鍵來調整參數值的大小。
例如:屏幕顯示H30，H是參數（電流不平衡設置)，30是該參數值。
·保存參數:設置好參數后，保持12秒無任何操作，顯示屏恢復到待機界面，那么參數被保存成功。、
·查詢參數:鎖定狀態下，點按“解鎖/設定”鍵能依次查看每個參數。
主要技術指標
如何從保護狀態恢復
1、供電電源:AC220V±10%50Hz
1、手動復位:保護器發生保護后,按“復位”鍵,保護狀態將
[AC380V主10%可選】
被解除,如果電流仍然滿足保護觸發條件,保護器將被再次保護。
2、輸出接點功率:阻性AC220V/5A
3、外形尺寸:寬106mm×高86.5mmx厚40mm
2、自動復位:保護器發生保護后，每隔L分鐘，自動復位，如果
4、電流顯示范圍:0~99A
故障沒有排除,那么復位不會或功,當自動復位的次數達到P次，
5、電流控制范圍:2~90A
將不再自動復位,只能等待手動復位,或者重新上電。(P和L兩
6、分辨率顯示:0.1A
個參數可調，詳見表格，P=0時,關閉自動復位功能】。
