PD800G系列多功能電力儀表的說明

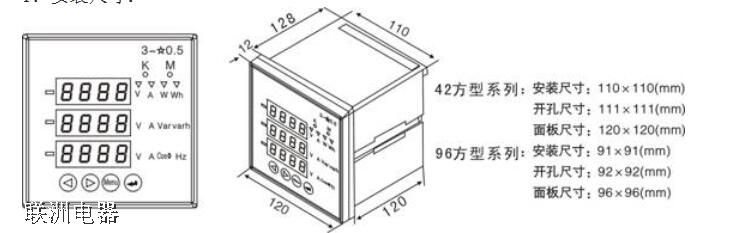

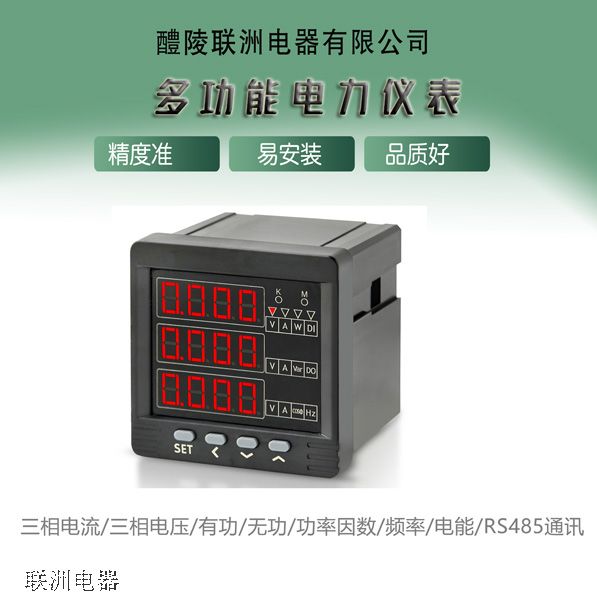

多功能電力儀表PD800G是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸,可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級,實現LED現場顯示和遠程RS-485數字接口通訊,采用 MODBUS-RTU通訊協議。
注:L-N為輔助電源請按儀表外殼接線圖正確接線!
1).輔助電源:該系列多功能電力儀表具備通用的(ACDC)開關電源輸入接口,若不作特殊聲明,提供的是220V(ACDC)或110V(ACDC)電源接口的標準產品,儀表極限的工作電源電壓為AC/DC:80-270V,請保證所提供的電源適用于該系列產品,以上防止損壞采用交流電源建議在火線一側安裝1A的保險絲。對于電力品質較差的地區中,建議在電源回路安裝浪涌抑制器防止雷擊,以及快速脈沖群抑制器。
2).輸入信號:該系列產品采用了每個測量通道單獨采集的計算方式,保證了使用時完全一致、對稱,其具有多種接線方式,適用于不同的負載形式。
說A電壓輸入:輸入電壓應不高于產品的額定輸入電壓(100V或400V),否則應考慮使用PT,在電壓輸入端須安裝1A保險絲。電流輸入:標準額定輸入電流為5A,大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表,接線應采用串接方式,去除產品的電流輸入連線之前,一D要先斷開CT一次回路或者短接二次回路。
建議使用接線排,不要直接接CT,以便于拆裝。C要確保輸入電壓、電流相對應,相序一致,方向一致;否則會出現數值和符號錯誤!!(功率和電能)D.儀表輸入網絡的配置根據系統的CT個數決定,在2個CT的情況下,選擇三相三線兩元件方式;在3個CT的情況下,選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量的負載的接線方式一致,不然會導致儀表測量的電壓或功率不正確。其中在三相三線中,電壓測量和顯示的為線電壓:而在三相四線中,電壓測量顯示的為相電壓。
集全面的三相交流電量測量、電能計量、綜合顯示、越限控制、電能脈沖輸出、絡通訊于一體。各種三相電量:相電壓、線電壓、電流、有功功率、無功功率、功率因數、等電量參數及專業的有功電能、無功電能計量等。既可以作為盤裝電表單獨使用,也可以作為電力監控系統測控終端,實現電量采集和綜合控制液晶LCD(黃綠色背光、黑字)顯示屏,滿足新時代顯示技術發展潮流,可同時顯示多種電量信息,并允許在高光照環境中讀表;廣視角可視角度140度。
