HD-XDFD/Q系列雙屏顯示智能手操器功能
HD-XDFD/Q系列雙屏顯示智能手操器可自動接系統（或調節儀）的給定信號和閥位的反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門，可接在各種調節器或計算機控制系統之后作備用儀表。 HD-XDFD/Q系列雙屏顯示智能手操器可自動接系統（或調節儀）的給定信號和閥位的反饋信號，根據二者的偏差進行調節，輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門，可接在各種調節器或計算機控制系統之后作備用儀表。
HD-XDFD/Q系列雙屏顯示智能手操器功能
※HART手操器可對HART智能設備進行生產測試、診斷及檢驗等
※可對HART智能設備在現場運行中組態、標定、診斷、維護、監視等
※獲取現場HART手操器儀表的生產廠商信息
※了解HART儀表的工作狀態及故障信息
※讀取儀表的輸出電流和過程變量
※獲取有關傳感器的參數及輸出值
特 點
在通訊狀態下，準確顯示在線儀表的過程量及工作狀態。
對可與HD-BC-1163通訊對話儀表的參數和數據在線調整。
實時校準力科儀表“顯示單元”“變松單元”系列儀表的輸入、輸出信號的準確度。
實時設置儀表的通訊方式和機號。
采用普通5#干電池供電，易于采供，更換方便。
主要技術指標
基本誤差：0.5%FS或0.2%FS±1個字
分辨力：1/20000、14位A/D轉換器

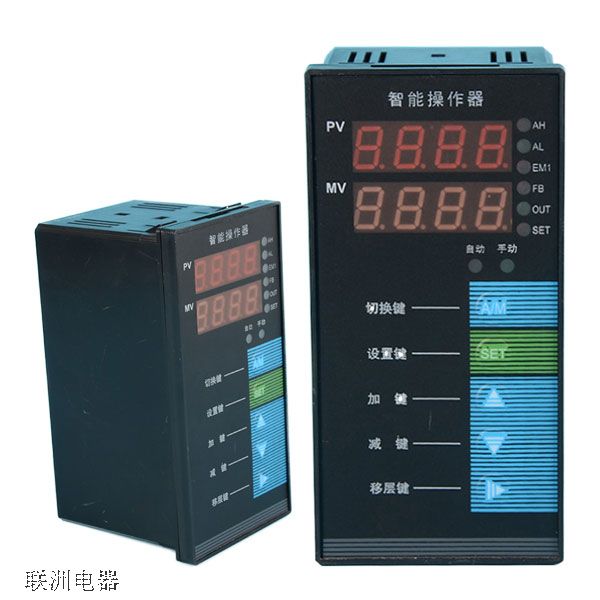

智能手操器顯示方式：雙排四位LED數碼管同時顯示，上排顯示測量值，下排顯示閥位反饋值或輸出量
采樣周期：0.2S
報警輸出：二個報警繼電器輸出，對調節信號或閥位反饋信號報警，報警值、報警的方式、靈敏度可
分別設定，繼電器輸出觸點容量AC220V/3A.
控制輸出：（1）繼電器正轉、反轉控制接點
（2）固態繼電器脈沖電壓輸出（DC12V/30mA）
（3）單相/三相可控硅過零觸發
（4）單相/三相可控硅移相觸發
（5）模擬量4-20mA、0-10mA、1-5V、0-5V控制輸出
通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem波特率——300～9600bps內部自由設定；
饋電輸出：DC24V/30mA
電源：開關電源85～265VAC功耗4W以下
HD-XDFD/Q系列雙屏顯示智能手操器功能
※HART手操器可對HART智能設備進行生產測試、診斷及檢驗等
※可對HART智能設備在現場運行中組態、標定、診斷、維護、監視等
※獲取現場HART手操器儀表的生產廠商信息
※了解HART儀表的工作狀態及故障信息
※讀取儀表的輸出電流和過程變量
※獲取有關傳感器的參數及輸出值
特 點
在通訊狀態下，準確顯示在線儀表的過程量及工作狀態。
對可與HD-BC-1163通訊對話儀表的參數和數據在線調整。
實時校準力科儀表“顯示單元”“變松單元”系列儀表的輸入、輸出信號的準確度。
實時設置儀表的通訊方式和機號。
采用普通5#干電池供電，易于采供，更換方便。
主要技術指標
基本誤差：0.5%FS或0.2%FS±1個字
分辨力：1/20000、14位A/D轉換器
智能手操器顯示方式：雙排四位LED數碼管同時顯示，上排顯示測量值，下排顯示閥位反饋值或輸出量
采樣周期：0.2S
報警輸出：二個報警繼電器輸出，對調節信號或閥位反饋信號報警，報警值、報警的方式、靈敏度可
分別設定，繼電器輸出觸點容量AC220V/3A.
控制輸出：（1）繼電器正轉、反轉控制接點
（2）固態繼電器脈沖電壓輸出（DC12V/30mA）
（3）單相/三相可控硅過零觸發
（4）單相/三相可控硅移相觸發
（5）模擬量4-20mA、0-10mA、1-5V、0-5V控制輸出
通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem波特率——300～9600bps內部自由設定；
饋電輸出：DC24V/30mA
電源：開關電源85～265VAC功耗4W以下
