FPA-A2-F1-P2-O3 電流變送器說明書的作用
型號: FPA-A2-F1-P2-O3 ;
精度: ±0.2%
輸入: 1P2W, 5Aac, 50Hz;
輸出: 4~20mAdc
電源: AC220V
描述: 此型號為單相交流電流變送器，5Aac 電流互感器（CT）變比電流信號輸入，輸出4~20mAdc, 工作電源AC220V

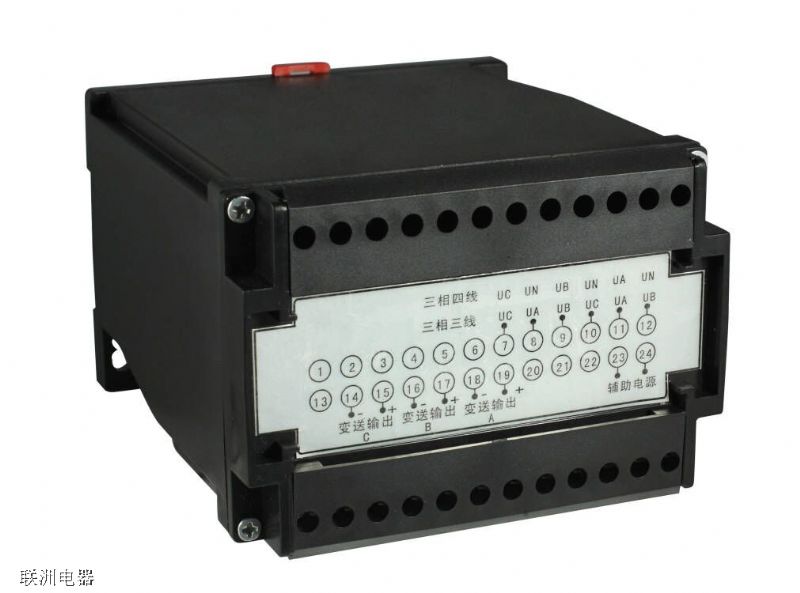

FPA交流電流變送器是一種將被測交流電流參數，經隔離變送成線性的直流模擬信號的裝置，鐵殼材質，0.2級精度，電廠專用。
測量：?jiǎn)蜗?三相交流電流
輸入范圍：5Aac,1Aac
精度：±0.2%RO
輸出：4~20mAdc，0~10Vdc等模擬量信號
工作電源：AC220V±10%或AC/DC24~265V
安裝方式：35mm標準導軌、底座螺釘安裝
FPA交流電流變送器的技術條件
引用標準：GB/T 13850-1998（IEC688-1992）
長期穩定度：≤±0.2%/年，無累計誤差
溫度影響：≤100ppm/℃
響應時間：＜400ms
輸出紋波：＜0.4% (峰-峰值)
輸入功耗：電流＜0.2VA，電壓＜0.1VA
工作頻率：標稱頻率±10%
輸出負載：電流輸出 額定10V壓降 Z大15V壓降（可選）
電壓輸出：額定 2mA Z大 5mA輸出
輸出負載影響：＜0.1% （額定負載范圍內）
輔助電源：額定電壓 80%-120% 額定頻率 90%-110%
允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒，電壓Z大2倍連續
電壓試驗：輸入/輸出/電源與外殼之間 2kV AC 1min IEC688
沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）
校正幅度：滿度Z小±3%，零點Z小±1%
磁場影響：0.4kA/m 磁場強度變化＜0.05%
工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露
貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露
