CPK-D3B多功能電力儀表有哪些功能

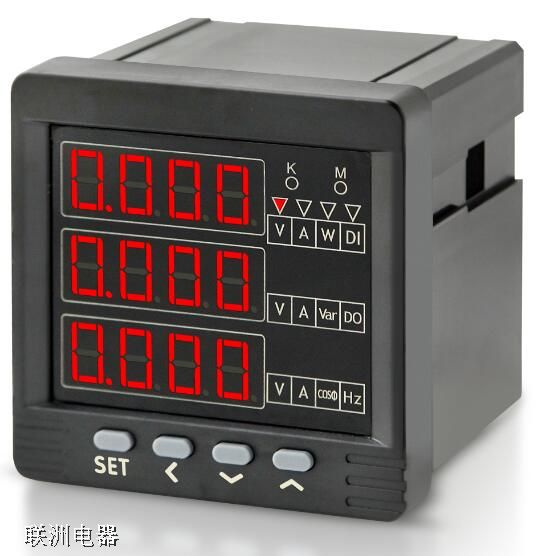

CPK-D3B多功能網絡電力儀表（以下簡稱儀表）專門針對供配電系統的電力監控需求設計制造。
它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、
頻率、功率因數、四象限電能等；通過三排四位LED顯示儀表測量參數和電網系統的運
行信息；帶有RS485通訊接口，采用MODBUS_RTU通訊規約；儀表面板帶有四個編程
按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
輸入?yún)?shù)：
★額定電壓：AC 57.7V、100V、220V、380V
★額定電流：AC 1A、5A
★頻率范圍：45～65Hz
★輸入網絡：三相三線、三相四線
測量準確度：
★電壓、電流、有功功率、無功功率、視在功率：±0.5%
★頻率：±0.1Hz
★功率因數：±0.01PF
★有功電能：±0.5% (僅供參考，不作為計量收費依據)
★無功電能：±2.0% (僅供參考，不作為計量收費依據)
★啟動：在額定電壓，參比頻率及COSφ=1.0的條件下，負載工作電流為0.001In時，儀表能啟動并連續計量電能。
★潛動：當施加115％額定電壓，電流回路無電流時，儀表無電能累加及脈沖輸出。
輸出參數:
★脈沖輸出：集電極開路的光耦輸出,集電極開路電壓VCC≤48、電流Iz≤50mA
★脈沖常數：3600imp/kWh或3600imp/kvarh。 其意義為：當儀表累積1kWh 時脈沖輸出個數為3600個，需要強調的
是1kWh 為電能的2次電能數據，在PT、CT 的情況下，相對的N個脈沖數據對應1次電能為1kWh×電壓互感器變比×電流互感器變比。
★通訊接口：RS485，采用MODBUS_RTU通訊規約
安裝方法: 根據儀表型號在上表中選擇對應的安裝開孔尺寸，在安裝屏上開一個孔，將儀表嵌入孔內，兩個夾持件放入儀表殼體的夾持
槽內，用手推緊即可。
它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、
頻率、功率因數、四象限電能等；通過三排四位LED顯示儀表測量參數和電網系統的運
行信息；帶有RS485通訊接口，采用MODBUS_RTU通訊規約；儀表面板帶有四個編程
按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
輸入?yún)?shù)：
★額定電壓：AC 57.7V、100V、220V、380V
★額定電流：AC 1A、5A
★頻率范圍：45～65Hz
★輸入網絡：三相三線、三相四線
測量準確度：
★電壓、電流、有功功率、無功功率、視在功率：±0.5%
★頻率：±0.1Hz
★功率因數：±0.01PF
★有功電能：±0.5% (僅供參考，不作為計量收費依據)
★無功電能：±2.0% (僅供參考，不作為計量收費依據)
★啟動：在額定電壓，參比頻率及COSφ=1.0的條件下，負載工作電流為0.001In時，儀表能啟動并連續計量電能。
★潛動：當施加115％額定電壓，電流回路無電流時，儀表無電能累加及脈沖輸出。
輸出參數:
★脈沖輸出：集電極開路的光耦輸出,集電極開路電壓VCC≤48、電流Iz≤50mA
★脈沖常數：3600imp/kWh或3600imp/kvarh。 其意義為：當儀表累積1kWh 時脈沖輸出個數為3600個，需要強調的
是1kWh 為電能的2次電能數據，在PT、CT 的情況下，相對的N個脈沖數據對應1次電能為1kWh×電壓互感器變比×電流互感器變比。
★通訊接口：RS485，采用MODBUS_RTU通訊規約
安裝方法: 根據儀表型號在上表中選擇對應的安裝開孔尺寸，在安裝屏上開一個孔，將儀表嵌入孔內，兩個夾持件放入儀表殼體的夾持
槽內，用手推緊即可。
