RS485總線需要接幾根線?公共線需要接嗎?

RS485總線通信的一般是兩根線,多出的一根是公共線,也就是地線G【長距離電纜中的屏蔽層】抑制干擾用的必需接!總共要接三根,一般測試時可以不用接。

RS485總線需要接幾根線?公共線需要接嗎?

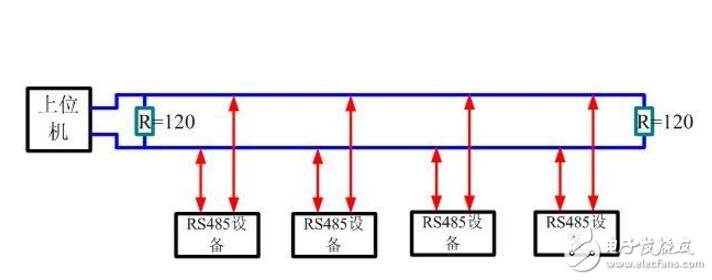

RS-485匹配電阻

RS-485是差分電平通信,在距離較長或速率較高時,線路存在回波干擾,此時要在通信線路首末兩端并聯120Ω匹配電阻。推薦在通信速率大于19.2Kbps或線路長度大于500米時,才考慮加接匹配電阻。

RS-485接地

RS-485通信雙方的地電位差要求小于1V,所以建議將兩邊RS-485接口的信號地相連,注意信號地不要接大地。
