車間廠房溫濕度監測控制系統 實現綜合環境監測

1、系統簡介

隨著電子科技的迅速發展,對潔凈車間、廠房等地方溫濕度監測系統的要求不斷提高,防潮、防霉、防腐、防爆是潔凈車間、廠房等地方管理質量的重要指標。它直接影響到加工生產產品的使用壽命和工作可靠性。為保證日常工作的順利進行,首要問題是加強潔凈車間、廠房內溫度與濕度的監測工作。但是傳統的方法使用濕度表、溫度表、濕度試紙等測試器材,通過人工進行監測,對不符合溫度和濕度要求的庫房進行通風、去濕和降溫等工作。這種人工測試方法費時費力、效率低,且測試的溫度及濕度誤差大,隨機性大。

公司研制的這套車間廠房溫濕度監測控制系統是一種綜合環境監測系統,可用于潔凈車間、廠房的溫度、濕度、煙霧、噪聲等各項參數的遠(近)程監測。系統能對大面積的多點的溫度、濕度進行監測記錄,并將數據傳輸到PC機上進行數據存儲與分析,并輸出打印曲線。

系統結合GSM短信、無線傳感器網絡和現場總線技術,利用互聯網的全球資源,打造價格低廉、功能豐富的無人值守解決方案。當潔凈車間、廠房環境出現異常的時候,系統進行短消息報警及電話報警,可設置短消息群發,及不同的時刻通知不同的值班人員。實現無人值守的遠程監控。

2、功能特點

可在線實時24小時連續的采集和記錄監測點位的溫度、濕度、風速、二氧化碳、壓差等各項參數情況,以數字、圖形和圖像等多種方式進行實時顯示和記錄存儲監測信息,監測點位可擴充多達上千個點;

可設定各監控點位的溫濕度報警限值,當出現被監控點位數據異常時可自動發出報警信號,報警方式包括:現場多媒體聲光報警、手機短信息報警等。上傳報警信息并進行本地及遠程監測,系統可在不同的時刻通知不同的值班人員;

溫濕度監控軟件采用標準windows 98/2000/XP全中文圖形界面,以布局、仿真、曲線、表格等四種視圖顯示監測結果,方便用戶觀測,統計溫濕度數據的歷史數據、Z大值、Z小值及平均值,累積數據,報警畫面;

監控主機端利用監控軟件可隨時打印每時刻的溫濕度數據及運行報告;

設備改進、檢修過程中及檢修完成后,均不需要停止或重新啟動機房監控系統;

支持多種數據采集通訊方式,如RS232、485、422、TCP以太網、GPRS無線通訊方式;

本系統除了常規界面,還有顯示電子地圖功能。每個測點的名稱和單位名稱勻可自定義;

自動控制功能,當測量值達到設定值時可自動輸出控制信號給相關的被控設備,使其啟動或者關閉;

強大的數據處理與通訊能力,采用計算機網絡通訊技術,局域網內的任何一臺電腦都可以訪問監控電腦,在線查看監控點位的溫濕度變化情況,實現遠程監測。系統不但能夠在值班室監測,領導在自己辦公室可以非常方便地觀看和監控。

3.系統組成

3.1 硬件組成

凈化車間、廠房溫濕度監控系統由監控中心、RS232/ USB轉RS485通信模塊、溫濕度變送器(RS485接口)、無線通信數據采集設備、無線溫濕度變送器等組成。分布在各個監測點的溫濕度變送器(RS485接口)將采集到的信息進行處理,利用RS485總線將溫濕度信息傳送給RS232/ USB轉485通信模塊。

另外,無線溫濕度變送器將采集到的實時數據通過無線傳感器網絡(Zigbee)傳輸到無線通信數據采集設備,無線通信數據采集設備再將接收到的信息傳送給RS232/ USB轉485通信模塊,RS232/ USB轉485通信模塊Z后將所有信息傳到監控中心(上位計算機服務器)上進行顯示、報警、查詢。

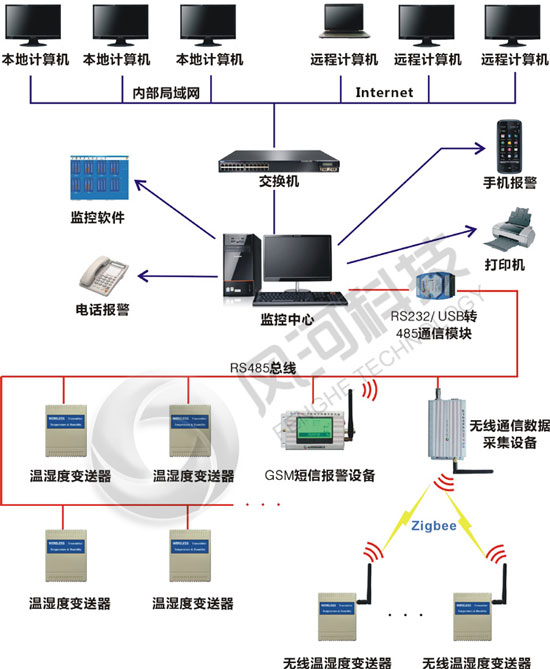

結構框圖如下圖所示:

圖1系統結構圖

車間廠房溫濕度監測控制系統結構圖

3.2 軟件組成 3.2.1 配置與測試程序 3.2.1.1安裝 本軟件運行平臺為 Windows 95/98/NT/2000/XP,執行安裝盤上setup.exe程序。3.2.1.2測試 我們提供的測試程序可對單個模塊的功能進行測試,用于調試或排除故障。 圖2 測試界面3.2.2 監控程序 監控程序包括布局顯示、仿真顯示、曲線顯示、表格顯示、參數設置、統計報表、系統維護等。

溫濕度監控測試界面

3.2.2.1安裝

本軟件運行平臺為 Windows 95/98/NT/2000/XP。運行時屏幕分辨率Z好設置為1024*768。執行安裝盤上setup.exe程序,按提示。

3.2.2.2登錄

程序啟動后,將彈出"登錄"窗口,輸入正確的用戶名稱和密碼,方可進入主窗口。

本系統存在兩種用戶: 系統管理員:具有超級權限,可完成包括數據庫備份/恢復,用戶管理在內的所有操作。 一般用戶:具有普通權限,不能進入數據庫備份/恢復和用戶管理模塊。 圖3 用戶登錄界面3.2.2.3布局視圖 以實驗室布局圖為背景,顯示各節點的溫濕度和壓差。傳感器在布局圖中的位置可改變并被保存。

圖4 布局圖界面

車間廠房溫濕度監測控制系統界面圖
