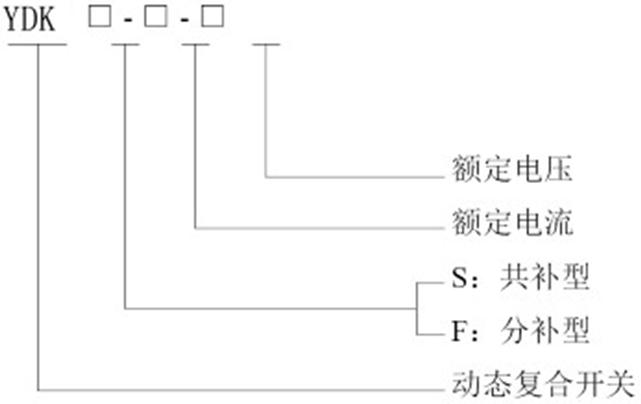

YDK智能電容投切復合開關的特點
1.過零投切:復合開關的基本原理是將可控硅開關與磁保護繼電器并接,實現電壓過零導通和電流過零斷開,使復合開關在接通和斷開的瞬間具有可控硅開關無涌流的優點。而在正常接通期間又具有物理開關無功耗的擾點。其實現方法是:投入時在電壓過零瞬間控制可控硅先導通,穩定后再將磁保持繼電器吸合導通;而切除時是先將磁保持磁保持繼電器斷開,從而實現電流過零切除。
2.采用單片控制投切并智能監控可控硅、磁保持繼電器以及輸入電源和負載的運行狀況,從而具備完善的保護功能:電壓故障缺相保護:系統電壓缺上供電時,開關拒絕閉合;電源電壓缺相保護:工作電源缺相供電時,開關拒絕閉合;自診斷故障保護:系統自動監控可控硅、磁保持繼電器 運行狀態,若其出現故障,則拒絕閉合或自動退投斷開;停電保護:接通后遇突然停電時,自動跳閘斷開。
3.無諧波注入:由于導通瞬間是由可控硅過零觸發,延時后由磁保持繼電器吸全導通,而繼電器工作時不會產生諧波。
4.功耗小:由于采用了磁保持繼電器,控制裝置只在投切動作瞬間耗電,平時不耗電;且由于磁保持繼電器的接觸電阻小,因而不發熱,這樣就不用外加散熱片或風扇,降低了成本。徹底避免了可控硅的燒毀現象,同時也對同機運行的其它電器不造成危害,真正達到了節能降耗的目的。
5.輸入信號與復合開關光電隔離:抗干擾能力強,工作安全可靠。
