自耦變壓器和普通電源變壓器的原理和區別

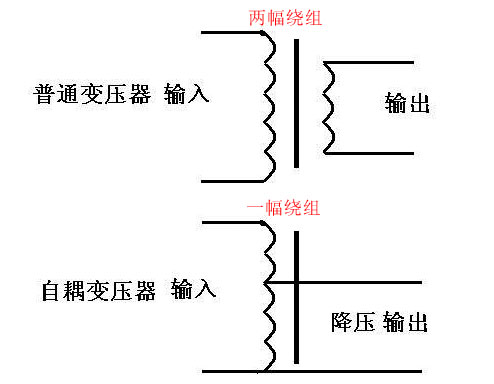

自耦變壓器是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；黨作為升壓變壓器使用時，外施電壓只加在繞組的一部分線匝上，通常把同時屬于一次和二次的那部分繞組成為公共繞組，其余部分成為串聯繞組，而普通變壓器它有兩幅繞組，雖然它們倆的原理相同但是作用卻不僅相同。
1、自耦變壓器一次側與二次側不僅有磁的聯系，而且還有電的聯系，而普通變壓器僅有磁的聯系，它的兩幅繞組是獨立的，沒有直接的電連接的。
2、電源通過變壓器的容量是由兩部分組成，一次繞組與公共繞組之間電磁感應功率和一次繞組直接傳導的傳導功率。
3、由于自耦變壓器繞組是由一次繞組和公共繞組兩部分組成，一次繞組的匝數較普通變壓器一次繞組匝數要少，由于電流回路正負高度疊加，公共繞組電流及產生的漏抗都相應減少，自耦降變壓器的短路阻抗X1是普通變壓器的短路阻抗X2的（1-1/K）倍（K為變壓比）。
4、若自耦變壓器的第三繞組，其第三繞組占用公共繞組容量。影響自耦變壓器運行方式和交換容量。
5、由于自耦變壓器中性點必須接地，使繼電保護的整定和配置復雜化。
6、自耦變壓器體積小，質量輕，便于運輸，造價低。

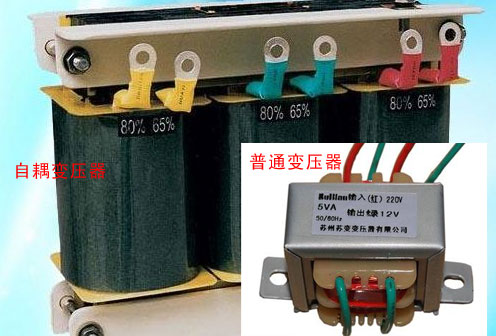

通過以上自耦變壓器與普通變壓器的比較相信您已經對這兩種變壓器的原理有所認識，自耦變壓器和普通變壓器有各自的用途，普通變壓器主要的作用是為負載提供電源，是一種電源輸出元件，如許多家用電器或工業電器上都裝有220V/12V這類規格的變壓器，同時它也是一種電源隔離元件。
而自耦變壓器主要作用是給電機啟動降壓，是一種應用于動力柜中的降壓元件，沒有電隔離功能。
