電流互感器極性判斷和使用方法[圖解]

1、電流互感器的極性判斷

電流互感器一次繞組的頭、尾出線端分別用L1和L2標志(L2有時不標出);二次繞組的頭尾出線端分別用K1和K2(或S1,S2)標志。L1和KI(S1)為同極性;L2和K2(S2)為同極性。

穿心式電流互感器接法

電流互感器的正確接線

(1)電流互感器的一次應串聯在被測電路中,其標有L1的端子應與電源相接,標有L2的端子應與負載(用電器)相接。

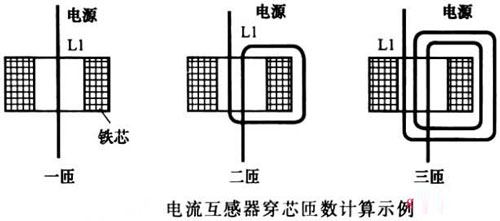

對穿芯式互感器,電源線應由標有L1的一端穿人,穿過后去接負載。電源線穿過互感器中心孔幾次,即為幾匝,如圖一所示。

2、電流互感器使用方法

(2)電流表或功率表的電流回路與電流互感器的二次K1(S1),K2(S2)相接。與功率表的電流回路相接時,其K1(S1)端應接功率表標有“*”的一端(該端被稱為“發電機端”)。

(3)標有二次K2(S2)端子和鐵芯均應可靠接地。

電流互感器接線實例圖

接線實例如圖二所示。

單比數穿芯式電流互感器接線

使用電流互感器時應注意的事項

(1)電流互感器的鐵芯和二次繞組K2(S2)端必須可靠接地。以保護試驗人員和試驗設備免進因絕緣損傷漏電時造成意外傷害。

(2)在通電使用中,電流互感器的二次回路絕對不許開路。因為一次繞組有電流時,若突然將二次回路斷開,則將引起互感器的鐵芯過度磁化,導致鐵芯發熱,嚴重時會將繞組燒毀;同時,二次回路會感應出很高的電動勢(可能達到幾百伏),將可能危及操作人員的安全或造成互感器的匝間擊穿短路。為此,在實用線路中,通常采取如下措施。

①電流互感器的二次電路中不應安裝熔斷器。

②用一個開關和電流表并聯相接,使用電流表讀數時開關打開,在有必要時將開關閉合,對于交流電動機電流測量,設置這一開關還有另一個更大的用途,就是在電動機通電啟動時,將該開關閉合,讓較大的啟動電流的絕大部分從開關上通過,從而避免電流表通過較大的電流而損壞,這就是所謂的“封表”,這種開關也被稱為“封表開關”或“封互感器二次開關(簡稱封二次開關)”。

③對于多比數互感器,在通電試驗測量中需更換比數時,應按著先合上預更換的比數開關,再斷開原用比數開關的原則進行操作,即為“先合后斷”原則。
