JSZ3A時間繼電器怎么選型？圖解說明
時間繼電器分為通電延時型和斷電延時型兩種，其符號如下圖所示。對于通電延時型時間繼電器，當線圈通電時，通電延時型觸點經延時時間后動作（常閉觸點斷開、常開觸點閉合），線圈斷電后，該觸點馬上恢復常態；對于斷電延時型時間繼電器，當線圈通電時，斷電延時型觸點馬上動作（常閉觸點斷開、常開觸點閉合），線圈斷電后，該觸點需要經延時時間后才會恢復到常態。

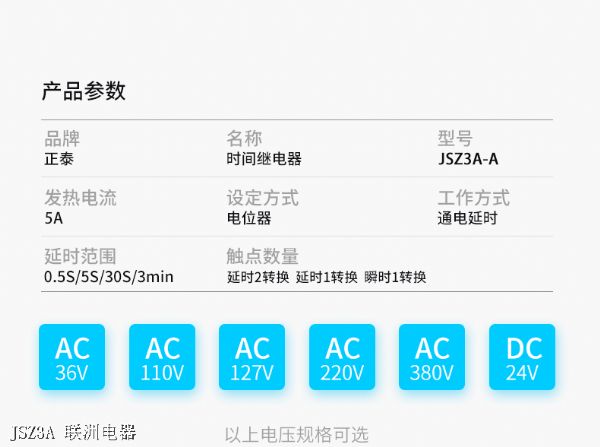

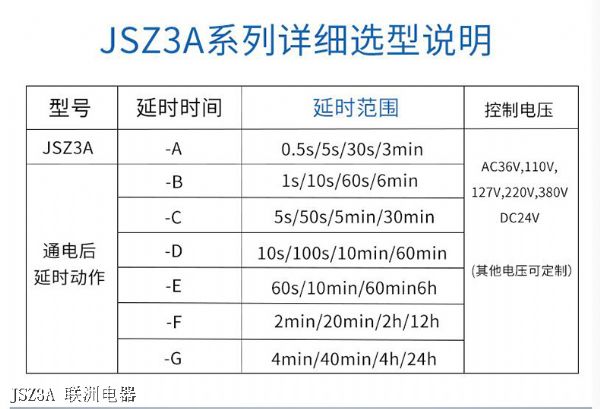

這里我們用JSZ3A型號的繼電器為例說明：
選型原則：
在選用時間繼電器時，一般可遵循下面的規則：
�、俑鶕�(jù)受控電路的需要來決定選擇時間繼電器是通電延時型還是斷電延時型。
�、诟鶕�(jù)受控電路的電壓來選擇時間繼電器吸引繞組的電壓。
�、廴魧ρ訒r要求高，則可選擇晶體管式時間繼電器或電動式時間繼電器；若對延時要求不高，則可選擇空氣阻尼式時間繼電器。
