WKR5075、WKR5090電機軟啟動器選型購買

WKR5000系列電機軟啟動器適用于交流380V、50/60赫茲，額定電流1200A以下的三相交流鼠籠式異步電動機，作起動與停止裝置使用。WKR5000系列電機軟啟動器為裝置型，需要在動力柜或啟動柜內安裝斷路器作短路保護使用，以及交流接觸器作旁路使用，并與相關的按鈕儀表等電米組成電動控制回路。

WKR5000系列電機軟啟動器安裝在起動柜內不需要另外加裝熱繼電器也不需要加裝電機保護器，因為它集成了多種電機保護功能，在電動機啟動和運行過程中實時監控和保護，大大地提高了產品功能特性，提高了產品的性價比，使用戶不需要外購保護元件，節省了預算和柜內空間。

價格：請聯系我公司銷售

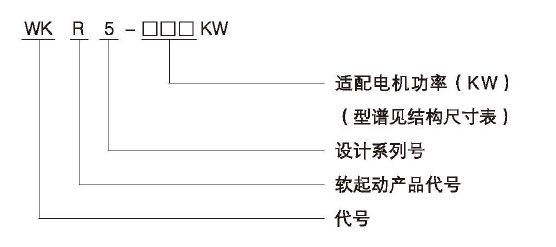

WKR軟啟動選型說明 WKR5000系列電機軟啟動器選型說明

有關WKR5000系列電機軟啟動器技術參數和相關尺寸請看以下資料：

軟啟動器主回路接線圖

WKR5000系列電機軟啟動器

WKR5000系列電機軟啟動器技術參數

生產標準	符合國家標準：GB14048.6-98
電源（V伏特）	AC380-15%...415+10% 400-15%...500+10%
頻率	50-60HZ赫茲
適用電機	鼠籠式三相異步電動機
保護功能	過流、過載、電源缺相、過壓、欠壓、過熱
過程調節	起動、停止時間可調，電流電壓按負載輕重調大調小
顯示和控制	五位LED數碼管顯示，可設置面板控制、端子控制、遠程控制
起動頻度	建議每小時不超過20次
防護等級	IP40（可協議）
抗沖擊	15G 11MS
抗震能力	海拔地面起3000米以下，振動力裝置0.5G以下
溫度	工作環境0...+40不降容（+40-60℃之間，每升高1℃電流降低1.2%）存貯：-25...+70℃
濕度	95%無冷凝或滴水
Z大工作高度	1000米以下不降容，1000米以上每增加100米電流降低0.5%
冷卻方式	自然風冷
產品質保	交貨之日起壹年
供貨期	壹天，數量多根據生產任務排單

WKR5000系列電機軟啟動器外形尺寸和安裝尺寸

型號規格（KW）	額定電流（A）	外形尺寸			安裝尺寸		安裝孔徑（MM）	重量（KG）
型號規格（KW）	額定電流（A）	A	B	C	D	E	安裝孔徑（MM）	重量（KG）
WKR5005 5.5KW	11	260	160	180	242	145	￠6.0	≤5.0
WKR5008 7.5KW	15	260	160	180	242	145	￠6.0	≤5.0
WKR5011 11KW	22	260	160	180	242	145	￠6.0	≤5.0
WKR5015 15KW	30	260	160	180	242	145	￠6.0	≤5.0
WKR5018 18.5KW	37	260	160	180	242	145	￠6.0	≤5.0
WKR5022 22KW	44	260	160	180	242	145	￠6.0	≤5.0
WKR5030 30KW	60	260	160	180	242	145	￠6.0	≤5.0
WKR5037 37KW	74	260	160	180	242	145	￠6.0	≤5.0
WKR5045 45KW	90	260	160	180	242	145	￠6.0	≤5.0
WKR5055 55KW	110	260	160	180	242	145	￠6.0	≤5.0
WKR5075 75KW	150	260	160	180	242	145	￠6.0	≤5.0
WKR5090 90KW	180	480	258	184	365	199	￠5.8*8	≤15
WKR5110 110KW	220	480	258	184	365	199	￠5.8*8	≤15
WKR5132 132KW	264	480	258	184	365	199	￠5.8*8	≤15
WKR5160 160KW	320	480	258	184	365	199	￠5.8*8	≤24
WKR5185 185KW	370	480	258	184	365	199	￠5.8*8	≤24
WKR5220 220KW	440	480	258	184	365	199	￠5.8*8	≤24
WKR5250 250KW	500	530	314	230	450	257	￠5.8*8	≤24
WKR5280 280KW	560	530	314	230	450	257	￠5.8*8	≤24
WKR5320 320KW	640	530	314	230	450	257	￠5.8*8	≤34
WKR5400 400KW	800	530	314	230	450	257	￠5.8*8	≤34
WKR5450 450KW	900	530	314	230	450	257	￠5.8*8	≤34
WKR5500 500KW	1000	530	314	230	450	257	￠5.8*8	≤34

WKR5000系列電機軟啟動器基本功能設置

功能代碼	功能名稱	設定范圍	出廠值	說明
F0	起始電壓	30-70%	40	電壓斜坡模式有效，代碼FB設1時可修改，F(xiàn)B設0時起始電壓為40%
F1	軟起時間	2-60S	16	電壓斜坡模式有效，代碼FB設1時修改有效
F2	軟停時間	0-60S	04	設置0為自由停車，一托N時請設置為0
F3	起動延時	0-999S	00	按起動鍵用，倒計時方式延時啟動，設0立即起動。
F4	編程延時	0-999S	00	運行繼電器輸出（03，04端子）設0時立即吸合
F5	間隔延時	0-999S	00	過熱解除時也延時，延時期間狀態指示燈閃爍提示
F6	起動限制電流	50-500%	400	限流模式有效，代碼FB設0時修改有效，F(xiàn)B設1時限流值Z大400%
F7	Z大工作電流	200%	100	F6，F(xiàn)7參數的輸入方式由F8決定
F8	鍵盤顯示方式	00-03	01	顯示電流數值、百分比
F9	欠壓保護	60-90%	80	低于80%電壓時開始保護
FA	過壓保護	100-130%	120	超過120%電壓時開始保護
FB	起動模式	00-05	01	00限流，01電壓，02突跳+限流，03突跳+電壓，04電流斜坡，05雙閉環
FC	輸出保護允許	00-04	02	00初級，01輕載，02標準，03重載、04高級
FD	操作控制方式	00-07	00	設0時為鍵盤操作，2為端子控制
FE	重起動允許	00-09	00	0：禁止，01-09自動重起次數
FF	參數修改允許	00-01	01	00：不允許修改，01允許修改參數
FH	通信地址	00-64	00	用于多臺設備與上位機通訊
FJ	編程輸出	00-07	00	7種運行繼電器輸出（03，04端子）動作設置
FL	軟停限流	0-1	00	自由停機模式
FP	電機功率	5-500KW	90	匹配90KW以下電動機
提示：更詳細設備請索要說明書！

WKR5000系列電機軟啟動器一二次接線圖

端子標記	端子名稱	說明
Ｒ、Ｓ、Ｔ	主電路電源輸入	連接三相交流電源
Ｕ、Ｖ、Ｗ	軟起動輸出連接	連接三相交流電動機
Ａ2、Ｂ2、Ｃ2	旁路連接	連接旁路電磁接觸器輸入端
Ｇ	接大地	和箱體接地端子連接
