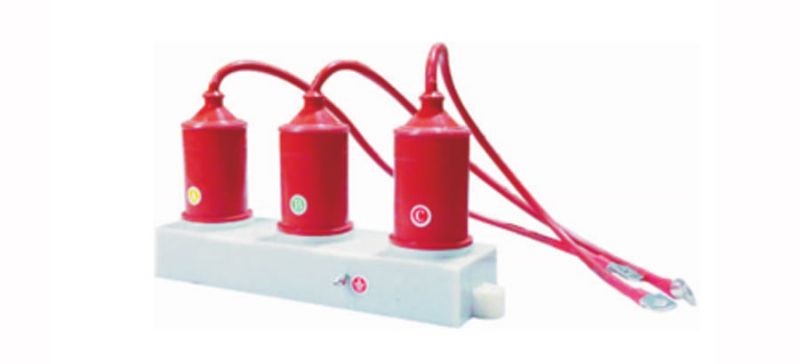

TY-ZR5-10A 阻容吸收保護裝置
阻容吸收保護裝置的作用
阻容吸收器可有效抑制斷路器、接觸器等在關合和開斷電動機、電抗器和變壓器等感性負載時，產生的操作過電壓。TY-ZR5-10A系列過電壓保護裝置(阻容吸收裝置)是針對上述過電壓的專用保護設備。
阻容吸收保護裝置的工作原理
TY-ZR5-10A系列保護裝置接于斷路器出線的電流互感器下端及被保護的電器設備一側與地之間，越靠近被保護的設備，效果越佳。如果前一級未裝阻容過電壓吸收器時，建議斷路器的進線側亦應加裝阻容吸收器。TY-ZR5-10A系列阻容裝置是一種免維護的電氣保護設備，在使用后退出或檢查時，必須對其進行充分的放電，直至放完為止，否則會危及人身安全。
安裝使用條件
1、適用于戶內或戶外。
2、環境溫度：不低于-40℃，不高于+40℃;相對濕度：不大于95%(25℃)。
3、海拔高度不超過3000m，超出3000m可根據實際情況特制。
4、地震烈度7度及以下地區;Z大風速不超達35m/S。
5、電網頻率：58～62Hz(60 Hz 系統)，48～52 Hz (50 Hz系統)。
6、安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃。
7、外套的Z小公稱爬電比距不小于20mm/kV，適用于中等污穢場所使用。
安全使用時注意事項
1、TY-ZR5-10A系列過電壓保護裝置(阻容吸收裝置)應連接在斷路器(接觸器)出口電流互感器下側于被保護設備(如：電動機或變壓器)之間。
2、TY-ZR5-10A系列過電壓保護裝置(阻容吸收裝置)退出運行及檢查時，應在O-N之間對過電壓保護裝置(阻容吸收裝置)進行放電。
