QDZS1000型智能電動機電子軟起動器
QDZS型智能電動機電子軟起動器，適用于交流380V，50（60）Hz，額定電流1000A及以下的三相交流鼠籠型異步電動機的軟起動和軟停車。QDZS型軟起動裝置本體為模塊型,需裝在柜體或箱體內與開關配合使用組成電動機的控制電路，不需要加裝電機保護器和熱過載繼電器，軟啟動器本身有過載、缺相、三相不平衡、過電壓、欠壓等保護功能。
由于起動過程和停車過程采用無觸點控制，所以能實現對電動機的軟轉矩起動和軟轉矩停車，運行時采用旁路接觸器有觸點運行，運行功耗近乎于零，既提高了可靠性又縮小了外形尺寸，還降低了系統成本，所以該產品是目前傳統啟動裝置的替代產品。
工作原理
起動時，控制信號由輸入輸出系統至軟起動器控制面板，而后觸發可控硅模塊，電機依設置好的起動方式起動，待電機運行至額定電流（電壓）后，關閉可控硅，旁路接觸器（KM）閉合，起動過程結束，電機正常運行。在運行過程中，依靠電流互感器（HL）來監視電機的電流（電壓），起到保護作用。
停車時，控制信號由輸入輸出系統至軟起動器控制面板，先關閉旁路接觸器（KM），然后觸發可控硅，其時間由停車方式?jīng)Q定，直至電機停車。

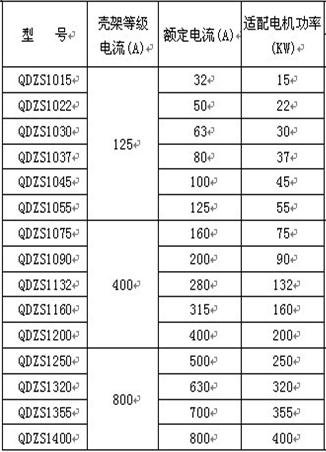

規格型號：
