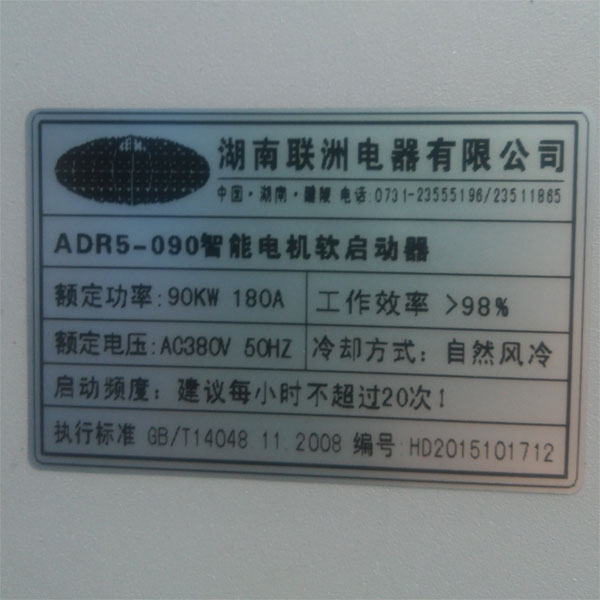

ADR5系列智能軟啟動器 三相交流電動機軟起動裝置
ADR5系列智能軟啟動器的作用就是承受電機從靜止到運轉的啟動過程中所產生的強大沖擊電流，這個電流的大小和電機的功率和負載輕重有關。一般來說電機功率越大，啟動需要的力矩也越大，啟動電流也就越大，在眾多的啟動方式中啟動沖擊電流是額定電流的3－7倍不等。就像飛機一樣，起飛時需要的動力特別大，而在巡航過程中則只需要很少的動力就可以了。
如此之大的啟動沖擊電流需要有專門的設備，更關鍵的是對于電動機來說啟動電流控制在額定電流的4倍以內被視為安全的，否則將是危險的，因為長期過大的電流沖擊會減短電動機和開關、接觸器的使用壽命，根據相關數據統計，長期5－7倍的電流沖擊，相關設備的使用壽命將大大縮短30%以上。
作為一種智能的軟啟動設備，ADR5系列智能軟啟動器能有效地降低電機啟動電流，可以輕松地將電動機啟動沖擊電流降至額定電流的3倍以下，更讓人驚喜的是ADR5系列智能軟啟動器還集成了多種電機保護功能，像過流、過載、電源缺相、過壓、欠壓、過熱等，它都有。保證電機在生產過程中的安全。
有關ADR5系列智能軟啟動器技術參數和相關尺寸請看以下資料：
軟啟動器主回路接線圖
ADR5系列智能軟啟動器技術參數
| 生產標準 | 符合國家標準：GB14048.6-98 |
| 電源（V伏特） | AC380-15%...415+10% 400-15%...500+10% |
| 頻率 | 50-60HZ赫茲 |
| 適用電機 | 鼠籠式三相異步電動機 |
| 保護功能 | 過流、過載、電源缺相、過壓、欠壓、過熱 |
| 過程調節 | 起動、停止時間可調，電流電壓按負載輕重調大調小 |
| 顯示和控制 | 五位LED數碼管顯示，可設置面板控制、端子控制、遠程控制 |
| 起動頻度 | 建議每小時不超過20次 |
| 防護等級 | IP40（可協議） |
| 抗沖擊 | 15G 11MS |
| 抗震能力 | 海拔地面起3000米以下，振動力裝置0.5G以下 |
| 溫度 | 工作環境0...+40不降容（+40-60℃之間，每升高1℃電流降低1.2%）存貯：-25...+70℃ |
| 濕度 | 95%無冷凝或滴水 |
| Z大工作高度 | 1000米以下不降容，1000米以上每增加100米電流降低0.5% |
| 冷卻方式 | 自然風冷 |
| 產品質保 | 交貨之日起壹年 |
| 供貨期 | 壹天，數量多根據生產任務排單 |
ADR5系列智能軟啟動器外形尺寸和安裝尺寸
| 型號 規格（KW） | 額定電流 （A） | 外形尺寸 | 安裝尺寸 | 安裝孔徑 （MM） | 重量（KG） | |||
| A | B | C | D | E | ||||
| ADR5-5.5KW | 11 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-7.5KW | 15 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-11KW | 22 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-15KW | 30 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-18.5KW | 37 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-22KW | 44 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-30KW | 60 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-37KW | 74 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-45KW | 90 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-55KW | 110 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-75KW | 150 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-90KW | 180 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| ADR5-110KW | 220 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| ADR5-132KW | 264 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| ADR5-160KW | 320 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| ADR5-185KW | 370 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| ADR5-220KW | 440 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| ADR5-250KW | 500 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| ADR5-280KW | 560 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| ADR5-320KW | 640 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| ADR5-400KW | 800 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| ADR5-450KW | 900 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| ADR5-500KW | 1000 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
ADR5系列智能軟啟動器基本功能設置
| 功能代碼 | 功能名稱 | 設定范圍 | 出廠值 | 說明 |
| F0 | 起始電壓 | 30-70% | 40 | 電壓斜坡模式有效，代碼FB設1時可修改，FB設0時起始電壓為40% |
| F1 | 軟起時間 | 2-60S | 16 | 電壓斜坡模式有效，代碼FB設1時修改有效 |
| F2 | 軟停時間 | 0-60S | 04 | 設置0為自由停車，一托N時請設置為0 |
| F3 | 起動延時 | 0-999S | 00 | 按起動鍵用，倒計時方式延時啟動，設0立即起動。 |
| F4 | 編程延時 | 0-999S | 00 | 運行繼電器輸出（03，04端子）設0時立即吸合 |
| F5 | 間隔延時 | 0-999S | 00 | 過熱解除時也延時，延時期間狀態指示燈閃爍提示 |
| F6 | 起動限制電流 | 50-500% | 400 | 限流模式有效，代碼FB設0時修改有效，FB設1時限流值Z大400% |
| F7 | Z大工作電流 | 200% | 100 | F6，F7參數的輸入方式由F8決定 |
| F8 | 鍵盤顯示方式 | 00-03 | 01 | 顯示電流數值、百分比 |
| F9 | 欠壓保護 | 60-90% | 80 | 低于80%電壓時開始保護 |
| FA | 過壓保護 | 100-130% | 120 | 超過120%電壓時開始保護 |
| FB | 起動模式 | 00-05 | 01 | 00限流，01電壓，02突跳+限流，03突跳+電壓，04電流斜坡，05雙閉環 |
| FC | 輸出保護允許 | 00-04 | 02 | 00初級，01輕載，02標準，03重載、04高級 |
| FD | 操作控制方式 | 00-07 | 00 | 設0時為鍵盤操作，2為端子控制 |
| FE | 重起動允許 | 00-09 | 00 | 0：禁止，01-09自動重起次數 |
| FF | 參數修改允許 | 00-01 | 01 | 00：不允許修改，01允許修改參數 |
| FH | 通信地址 | 00-64 | 00 | 用于多臺設備與上位機通訊 |
| FJ | 編程輸出 | 00-07 | 00 | 7種運行繼電器輸出（03，04端子）動作設置 |
| FL | 軟停限流 | 0-1 | 00 | 自由停機模式 |
| FP | 電機功率 | 5-500KW | 90 | 匹配90KW以下電動機 |
| 提示：更詳細設備請索要說明書！ | ||||
ADR5系列智能軟啟動器一二次接線圖
| 端子標記 | 端子名稱 | 說 明 |
| Ｒ、Ｓ、Ｔ | 主電路電源輸入 | 連接三相交流電源 |
| Ｕ、Ｖ、Ｗ | 軟起動輸出連接 | 連接三相交流電動機 |
| Ａ2、Ｂ2、Ｃ2 | 旁路連接 | 連接旁路電磁接觸器輸入端 |
| Ｇ | 接大地 | 和箱體接地端子連接 |
