BWDK-S201D溫控儀的工作原理和型號說明

利用預埋在干式電力變壓器三相繞組線包中的三只Pt100鉑熱電阻來檢測干式電力變壓器線包的溫升,并根據溫升自動控制冷卻風機的啟停、超溫報警直至超高溫跳閘以保證干式電力變壓器的安全運行,這就是BWDK-S201D系列溫控器的主要工作原理。

BWDK-S201D系列溫控器采用了目前先進的德國RISC單片計算機并結合先進的IC存儲與調整技術,根據JB/T7631標準設計而成,使得溫控器具有結構簡單,運行可靠,抗干擾能力極強的特點。同時溫控器還具有“黑匣子”功能,可記錄停電前三個繞組線包的溫度及本機的工作狀態。

外形尺寸:160*80MM,安裝開孔尺寸:152*76MM

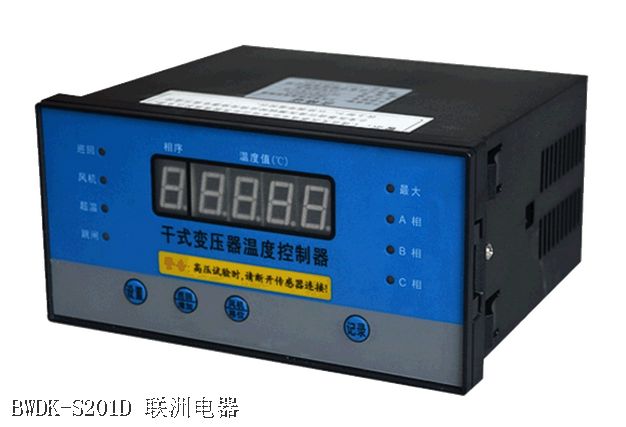

BWDK-S201D

BWDK系列溫控器技術指標

環境溫度:-20℃~+55℃
環境濕度:< 95% (25℃)
工作電壓:AC 220V (+10%,-15%)
工作頻率:50Hz或60Hz(±2Hz)
測量范圍:-30.0℃~240.0℃
測量精度:±1%FS(溫控器0.5級,傳感器B級)
分辨率:0.1℃
風機輸出容量:9A/250VAC
控制輸出容量:5A/250VAC;5A/30VDC(阻性)
溫控器功耗:≤8W
生產標準:JB/T7631-2016《變壓器用電子溫控器》行業標準
通過認證標準:質量管理體系認證
通過試驗標準:國際標準
通過技術標準:GB/T17626-2008《電磁兼容試驗和測量技術》標準



BWDK-S201干式變壓器溫控器型號選擇說明


型號功能
BWDK-S201D三相巡回顯示/Z大值顯示;風機自動/手動啟停;超溫報警;超溫跳閘;故障報警;“黑匣子”功能;
風機定時激勵功能;模擬測試功能;數字補償功能;柜門開門報警功能。
BWDK-S201E常規功能同BWDK-S201D型,增加三路或四路獨立的4~20mA模擬電流輸出。
BWDK-S201F常規功能同BWDK-S201D型,增加RS485/232串行通訊功能。
BWDK-S201G常規功能同BWDK-S201D型,增加一路機房環境溫度測量與控制。
BWDK-S201I常規功能同BWDK-S201D型,增加一路變壓器鐵芯溫度測量與報警。

備注:

1、如:BWDK-S201F,S代表塑殼,F代表功能代號(通訊功能);

2、E、F、G、I為功能代碼,功能代碼可以組合,以下舉例說明: 溫控器型號:BWDK-S201EF,表示:溫控器為塑殼儀表,其功能包括:常規功能、4~20mA電流輸出功能(E)和通訊功能(F)。

3、若有其他特殊技術或功能要求,如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫等,均可與我們聯系。
